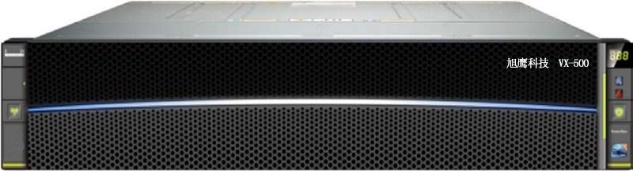

旭鹰VX-500 V3视频云融合存储系统是针对视频监控领域推出的新一代专用高性能虚拟存储设备。存储控制器在保留IPSAN接入能力的同时提供开放融合数据平台，充分发挥控制器的富余计算能力。用户可将原先部署在物理服务器上的视频应用迁移到存储控制器内。提供开放式流直存、视频快速汇聚、数据保护等关键特性。易于快速集成ISV业务平台构建大型视频云存储系统，显著降低用户TCO。

产品特性

高性能，易扩展

■业界领先的硬件架构：Intel全新多核处理器，新一代PCI-E3.0总线，12GbpsSAS3.0高速磁盘框接口，满足视频、图片、大文件传输等高带宽应用场景

■性能高：工作在视频流直写模式下，单套设备最大支持400 路4Mbps视频录入+100路4Mbps视频回播；工作在IPSAN模式下，单套设备最大支持1600路4Mbps视频录入+400路 4Mbps视频回播

■强大扩展能力：支持高密硬盘扩展框，单套存储支持750块硬盘

■ 多协议主机接口：1GbpsEthernet、10Gbps Ethernet等

■ 支持SAN双控制器架构

开放融合数据平台

■开放融合数据平台：存储提供开放融合数据平台，充分利用

存储控制器计算资源，最多可集成6台服务器应用

■计算与存储融合，开放流直存架构：开放存储平台管理接口，支持开放式视频流直存模式，支持策略管理，可完美对接ISV/SI视频应用管理平台

■最灵活的配置模板：可根据不同类型平台软件配置模板，加速业务上线

易管理，易维护

■优化数据访问路径：视频数据读写由底层存储资源池直接提

供，缩短数据访问路径，部署在开放平台中的视频应用可通过内部通道访问存储资源，提升系统性能

■易用的管理维护工具：统一管理界面，支持灯光，手机短信，邮件等多种告警手段；一键式在线Firmware升级，显著降低用户运维成本

高可靠，高可用

■图像修复与视频还原：旭鹰独特的图像修复与视频还原技术

保证系统7X24全天候稳定工作。RAID组失效时，视频数据整体可用，录像业务“读、写”均不中断

■数据快速恢复：采用基于新型硬件平台的RAID2.0+数据保护技术，重构速度较传统方式最高提升20倍，配合减震簧片风扇等硬件设计，硬盘SMART信息检测和磁盘坏道修复，大幅降低数据重构过程对业务的影响

绿色节能

■16档智能风扇调速技术：根据系统当前温度智能调节风扇转

速，降低风扇功耗及噪音，增强设备环境适应能力

■CPU智能变频：根据业务压力智能调节CPU工作频率，在低业务压力时，降低CPU工作频率，大大降低系统功耗

技术规格

型号 VX-500V3
硬件特性
控制器数量	双控(2U盘控一体)
处理器	多核处理器
高速Cache容量(每控制器)	48GB
支持硬盘框类型	硬盘框(3.5寸硬盘×24)；高密硬盘框(2.5寸硬盘×75)
支持硬盘框数量	硬盘框：30个；高密硬盘框：10个
支持最大磁盘数	750
RAID级别	0,1,3,5,6,10,50
板载IO端口(每控制器)	2×GE(维护网口)/1×串口/前端主机接口：4×GE
最大前端主机接口数(每控制器)	8×10GE；12×GE
可热插拔的前端主机接口IO模块类型	10GE×4 IO模块(光)/GE×4 IO模块
板载后端IO端口(每控制器)	2×4*12GbSAS
最大后端IO端口(每控制器)	6×4*12GbSAS
可热插拔IO模块数量(每控制器)	2
支持硬盘类型	4TB7.2KRPMSATADiskUnit(3.5")；6TB7.2KRPMSATADiskUnit(3.5")；10TB7.2KRPMSATADiskUnit(3.5")
性能规格*
视频输入输出能力(配置4TB/6TB硬盘，视频保存30天场景)	视频流直写模式：最大支持400路4Mbps录入 + 100路4Mbps回播IP SAN模式：最大支持1600路4Mbps录入 + 400路4Mbps回播
软件特性
最大StoragePool个数	64
每个StoragePool最大LUN个数	4096
单个LUN最大容量	256TB
基本系统软件包	存储资源管理、存储RAID保护、动态LUN扩展、RAID动态扩盘、在线升级、性能统计、告警管理、远程下电
物理特性
电源(冗余电源)	控制框：200V~240V、6A4U硬盘框：100V~240V、10A高密硬盘框：100V~127V、10A；200V~240V、5A
尺寸(深×宽×高)	控制框：748mm 447mm86.1mm 4U硬盘框：488mm 447mm175mm 高密硬盘框：790mm 446mm176.5mm(不含跟线架)；974mm 446mm176.5mm(含跟线架)
重量	控制框：不含硬盘单元：≤33Kg；满配硬盘单元：≤42 Kg 4U硬盘框：不含硬盘单元：≤27Kg；满配硬盘单元：≤44Kg 高密硬盘框：不含硬盘单元：≤51Kg；满配硬盘单元：≤105Kg
工作环境温度	海拔低于1800m时，5℃～40℃；海拔为1800m～3000m时，5℃～30℃
工作环境湿度	10%RH～90％RH
